Buồng phun sơn tĩnh điện là khu vực thực hiện công đoạn phủ bột lên bề mặt sản phẩm. Một phương án phù hợp không chỉ dựa vào kích thước khoang mà còn phải xem xét cách phun, luồng không khí, thu gom bột, thay màu, cách đưa sản phẩm và điều kiện nhà xưởng.
Trang này giúp doanh nghiệp hình dung các nhóm cấu phần, dữ liệu cần chuẩn bị và những điểm cần đối chiếu trước khi làm mới, sửa chữa hoặc nâng cấp buồng phun. Thông số và phạm vi cung cấp chỉ được xác định sau khi DOSA tiếp nhận đủ thông tin thực tế.
Buồng phun sơn tĩnh điện dùng để làm gì?
Trong dây chuyền sơn bột, buồng phun tạo vùng làm việc riêng cho công đoạn phun. Không khí được tổ chức để hỗ trợ thu gom lượng bột không bám lên sản phẩm, hạn chế bột phát tán ra khu vực xung quanh và đưa bột về bộ phận lọc hoặc thu hồi theo cấu hình hệ thống.

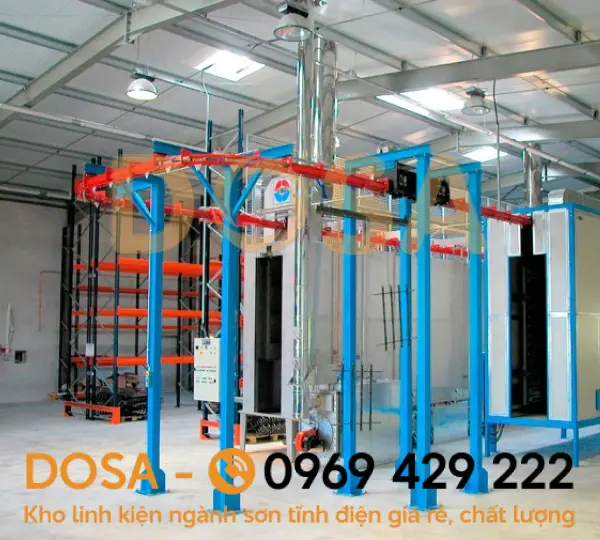

Buồng phun không thay thế các công đoạn xử lý bề mặt, sấy khô hoặc đóng rắn. Vì vậy, khi lập phương án dây chuyền cần làm rõ quan hệ giữa khu xử lý, khu phun, buồng sấy, cách vận chuyển sản phẩm và khu vực thao tác của người vận hành.
Chọn buồng phun theo cách vận hành
Buồng phun thủ công
Người vận hành trực tiếp sử dụng súng phun và điều chỉnh thao tác theo từng sản phẩm. Cấu hình này có thể phù hợp với sản lượng chưa lớn, sản phẩm đa dạng hoặc nhu cầu đổi mã hàng thường xuyên. Việc bố trí vùng đứng, tầm thao tác, ánh sáng và luồng hút cần được xem xét cùng nhau.

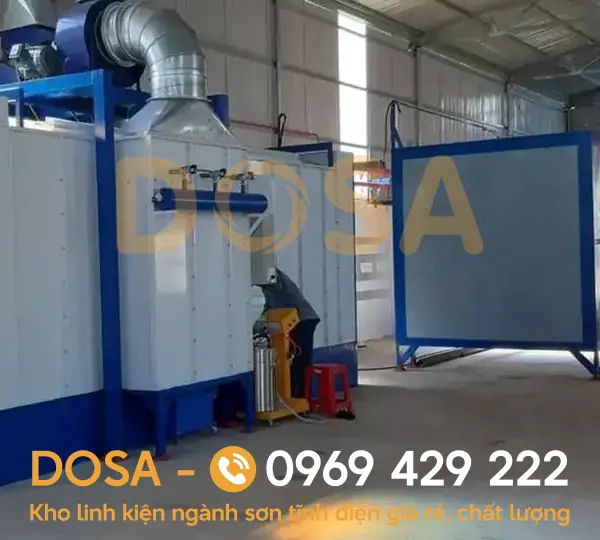

Buồng phun bán tự động
Một số công đoạn có thể được hỗ trợ bằng cơ cấu treo, băng tải hoặc cụm súng cố định, trong khi người vận hành vẫn thực hiện phần phun bổ sung và kiểm soát bề mặt. Mức độ bán tự động không có một cấu hình duy nhất; cần xác định rõ phần nào được cơ khí hóa hoặc điều khiển.

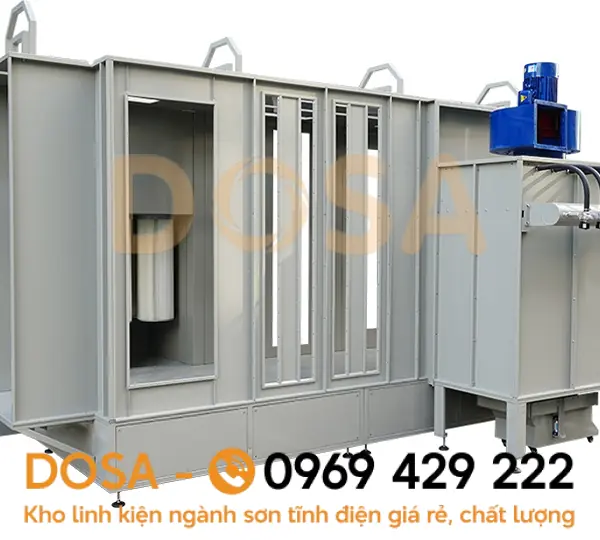

Buồng phun tự động
Buồng phun tự động thường được xem xét như một phần của dây chuyền, liên quan trực tiếp đến tốc độ băng tải, số lượng và vị trí súng, vùng nhận diện sản phẩm, điều khiển, thu hồi bột và yêu cầu đổi màu. Thiết kế phải dựa trên nhịp sản xuất thay vì chỉ phóng lớn một buồng phun thủ công.
Các cấu phần cần làm rõ trong một hệ thống buồng phun
- Khoang và vách buồng: xác định kích thước làm việc, cửa vào ra, vị trí thao tác và khả năng vệ sinh.
- Luồng không khí: phương án hút và phân bố gió phải phù hợp với hình dạng buồng, vùng phun và thiết bị thu bụi.

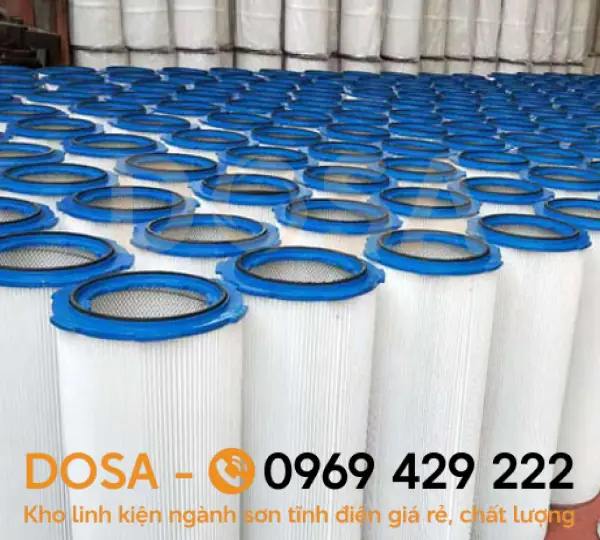

- Cụm lọc bụi: gồm filter, vỏ lắp, đường gió và cơ chế làm sạch filter theo thiết kế của hệ thống.
- Thu hồi bột: có thể dùng cấu hình lọc trực tiếp hoặc kết hợp cyclone và các thiết bị liên quan, tùy nhu cầu tái sử dụng bột.

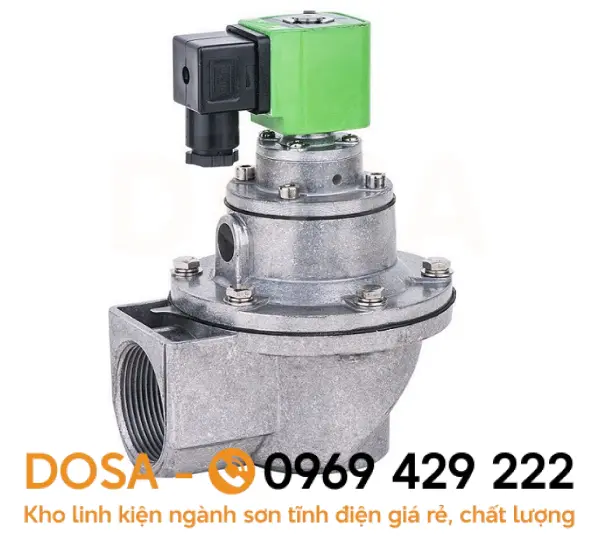

- Rung rũ hoặc xung khí: hỗ trợ làm sạch bề mặt filter trong những hệ thống được thiết kế cho cơ chế này.

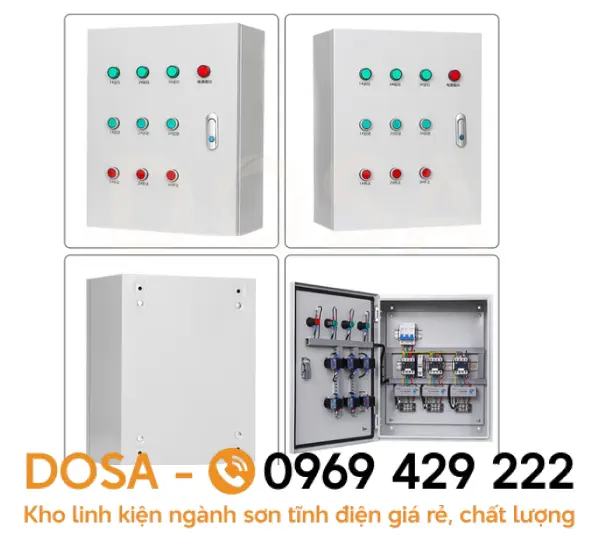

- Tủ điều khiển: vận hành quạt, van, cơ cấu rung rũ, liên động và các thiết bị được tích hợp trong phạm vi cụ thể.
- Khí nén và điện: cần xác nhận áp lực, lưu lượng, chất lượng khí và nguồn điện sẵn có trước khi chọn thiết bị.
- Nối đất và khu vực làm việc: phải được xem xét theo toàn bộ hệ thống sơn, thiết bị điện và điều kiện nhà xưởng.
- Vận chuyển sản phẩm: xe treo, ray, băng tải hoặc cách đưa hàng thủ công ảnh hưởng đến kích thước và cửa buồng.
Các hạng mục trên không mặc nhiên đều nằm trong một báo giá. Phạm vi nên ghi rõ thiết bị nào được cung cấp, phần nào tận dụng lại và hạng mục nào do khách hàng chuẩn bị.
Dữ liệu cần chuẩn bị trước khi tư vấn
- Kích thước và khối lượng sản phẩm: cung cấp mẫu lớn nhất, nhỏ nhất và cách treo hoặc đặt sản phẩm.
- Sản lượng mục tiêu: số lượng theo giờ, ca hoặc ngày cùng thời gian làm việc dự kiến.
- Cách phun: thủ công, tự động hoặc kết hợp; số lượng súng đang dùng hoặc dự kiến.
- Loại bột và màu: số màu thường dùng, tần suất đổi màu và yêu cầu vệ sinh giữa các màu.
- Nhu cầu thu hồi: xác định có cần tái sử dụng bột hay chỉ thu gom để xử lý theo quy trình của doanh nghiệp.
- Mặt bằng: chiều dài, rộng, cao, lối vận chuyển và khoảng trống dành cho quạt, filter hoặc cyclone.
- Nguồn cấp: điện, khí nén và điều kiện thông gió hiện có tại vị trí lắp đặt.
- Hệ thống đang dùng: ảnh tổng thể, ảnh tủ điện, filter, quạt, cyclone, van rung rũ và các biểu hiện bất thường.
- Phần cần giữ lại: thiết bị còn sử dụng, giới hạn dừng máy và phạm vi dự kiến sửa chữa hoặc nâng cấp.
Ảnh và video giúp trao đổi sơ bộ nhưng không thay thế hoàn toàn kích thước, sơ đồ đấu nối hoặc kiểm tra hiện trạng khi công việc có liên quan đến thay đổi kết cấu và vận hành.
Hệ lọc và thu hồi bột cần được chọn theo mục tiêu
Lọc trực tiếp bằng filter
Ở một số cấu hình, không khí mang bột đi qua cụm filter và bột được giữ lại tại đây. Hiệu quả vận hành phụ thuộc vào diện tích lọc, lưu lượng gió, tình trạng filter, độ kín của hệ thống và chu kỳ làm sạch. Không nên thay filter chỉ dựa trên hình dáng bên ngoài.

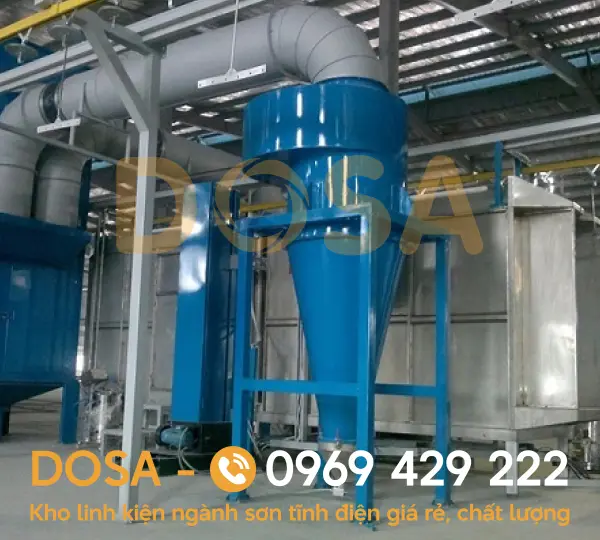

Thu hồi kết hợp cyclone
Cyclone được dùng trong một số hệ thống để tách phần bột trước khi dòng khí tiếp tục qua bước lọc. Phương án này cần được đánh giá cùng yêu cầu tái sử dụng bột, tần suất đổi màu, lưu lượng gió và cách thu gom. Cyclone không phải hạng mục bắt buộc cho mọi buồng phun.
Đổi màu và vệ sinh hệ thống
Nếu sản xuất nhiều màu, thời gian làm sạch buồng, đường bột, súng, cyclone và cụm thu hồi có thể ảnh hưởng trực tiếp đến kế hoạch vận hành. Doanh nghiệp nên mô tả nhóm màu thường dùng và yêu cầu hạn chế lẫn màu để lựa chọn cấu hình phù hợp.
Dấu hiệu hệ thống nên được kiểm tra
Bột thoát nhiều ra ngoài buồng
Nguyên nhân có thể liên quan đến luồng hút, vị trí phun, cửa buồng, filter, quạt, đường gió hoặc cách thao tác. Không nên kết luận chỉ cần tăng công suất quạt khi chưa kiểm tra toàn bộ đường khí và điều kiện vận hành.
Lực hút yếu hoặc không đều
Filter bám bột, rò rỉ đường gió, cơ chế rung rũ không phù hợp, quạt hoặc tủ điều khiển có vấn đề đều có thể tạo biểu hiện tương tự. Cần ghi nhận thời điểm phát sinh, trạng thái thiết bị và thay đổi gần nhất của hệ thống.
Chu kỳ vệ sinh ngày càng ngắn
Nếu filter nhanh bám kín hoặc phải dừng vệ sinh thường xuyên, cần đối chiếu tải bột, diện tích lọc, cơ chế làm sạch, chất lượng khí nén và quy trình vận hành. Thay linh kiện mà không xử lý nguyên nhân có thể không giải quyết được tình trạng lặp lại.
Cách DOSA tiếp nhận nhu cầu buồng phun
- Tiếp nhận thông tin: sản phẩm, sản lượng, ảnh mặt bằng hoặc hệ thống hiện có và vấn đề cần xử lý.
- Đối chiếu sơ bộ: làm rõ phạm vi buồng phun, thiết bị liên quan, phần có thể tận dụng và dữ liệu còn thiếu.
- Xác nhận phương án làm việc: thống nhất việc cần khảo sát thêm, cung cấp thiết bị, sửa chữa hoặc trao đổi phương án dây chuyền.
- Báo giá theo phạm vi: báo giá được lập sau khi các hạng mục chính và trách nhiệm của mỗi bên đã được xác nhận.
Việc khảo sát tại hiện trường, chế tạo, vận chuyển, lắp đặt hoặc chạy thử chỉ được xác định khi hai bên đã thống nhất phạm vi cụ thể; trang này không thay thế hồ sơ kỹ thuật hoặc báo giá.
Lưu ý khi vận hành và bảo dưỡng
- Tuân thủ hướng dẫn của thiết bị đang sử dụng và quy trình an toàn do doanh nghiệp phê duyệt.
- Kiểm tra tình trạng filter, đường gió, quạt, van rung rũ và các điểm rò theo lịch phù hợp với cường độ vận hành.
- Không tự thay đổi thông số điều khiển, đấu nối điện, khí nén hoặc kết cấu thu bụi khi chưa đánh giá ảnh hưởng toàn hệ thống.
- Giữ khu vực làm việc sạch, quản lý nguồn phát lửa và thực hiện nối đất theo yêu cầu kỹ thuật của hệ thống.
- Ghi lại thời điểm, biểu hiện và điều kiện vận hành khi có sự cố để hỗ trợ quá trình kiểm tra nguyên nhân.
Câu hỏi thường gặp về buồng phun sơn tĩnh điện
Buồng phun thủ công và tự động khác nhau như thế nào?
Khác biệt không chỉ nằm ở kích thước buồng mà còn ở cách phun, số lượng súng, phương thức đưa sản phẩm, yêu cầu điều khiển, sản lượng và bố trí dây chuyền.
Buồng phun nào cũng cần cyclone thu hồi bột phải không?
Không. Cyclone phù hợp với một số cấu hình thu hồi bột. Việc có nên dùng hay không phụ thuộc nhu cầu tái sử dụng bột, tần suất đổi màu, lưu lượng gió và thiết kế tổng thể.
Chọn filter lọc bụi cho buồng phun như thế nào?
Filter cần được đối chiếu với vỏ lắp hiện có, lưu lượng gió, cơ chế làm sạch, tính chất bột và khuyến nghị của thiết bị. Chỉ dựa vào kích thước là chưa đủ.
Buồng phun đang dùng có thể nâng cấp không?
Có thể xem xét sau khi kiểm tra kết cấu, luồng hút, bộ lọc, thiết bị thu hồi, tủ điện, nối đất và không gian lắp đặt trước khi xác định hạng mục.
Cần cung cấp gì để nhận tư vấn hoặc báo giá buồng phun?
Nên gửi kích thước sản phẩm, sản lượng, cách phun, số lượng súng, nhu cầu đổi màu và thu hồi bột, mặt bằng, nguồn cấp cùng ảnh khu vực hoặc hệ thống hiện có.
Nếu chưa xác định được tên thiết bị cần thay, khách hàng có thể gửi ảnh tổng thể và ảnh cận cảnh bộ phận liên quan. DOSA sẽ tiếp nhận thông tin, đối chiếu với dữ liệu hiện có và trao đổi lại phần cần làm rõ.
